概述：

流量范圍：Q-3.75~840m3/h

揚程范圍：H=19~1400m

密封形式：填料密封、機械密封

水泵材質：HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu等

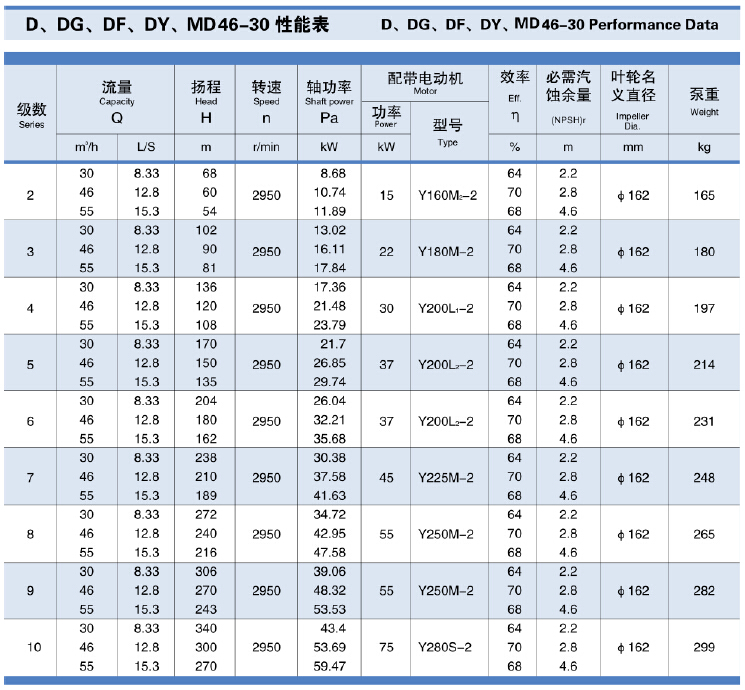

型號參數表：

MD(DM)型耐磨礦用多級泵 產品的適用范圍及用途：

MD型礦用多級泵輸送是我廠在D型煤礦用多級清水離心泵的基礎上，改進設計的一種耐磨多級離心泵。采用了國家推薦的高效節能產品的水力模型，具有效率高、性能范圍光、運轉安全平穩、噪音低、壽命長、安裝維修方便等優點，MD(DM)型耐磨礦用多級泵主要用于礦山，其過流部件及易損壞件均采用了耐磨材質，可供輸送固體顆粒含量≤15%，粒度≤0.5mm，溫度在80℃以下的中性礦井水及類似的其他污水。另外，本公司能根據用戶需求實現該系列泵多出口的結構及功能。

D型和MD型多級離心泵的區別

這兩種都屬于臥式單吸多級分段式離心泵，根據中聯泵業的兩種型號看，D型：適用于礦山、工廠和城市給排水工程使用;MD型：用于輸送固體顆粒含量≤15%，粒度≤0.5mm，溫度在80℃的中性礦井水及其他類似的污水。

MD型礦用耐磨多級泵如何選型?

要根據你揚程和流量來定型號!一般有兩種材質，一是球墨鑄鐵。另一種就是鑄鋼。球鐵比較多。

長沙中聯MD礦用耐磨多級泵一般要多少錢?

沒有數據確定不了型號，無法準確報價。請把性能和材質注明。

MD500-57礦用耐磨多級離心泵都用哪些配件?

首級葉輪、次級葉輪、平衡盤、平衡環、口環、軸套、填料、導葉、法蘭、聯軸器、地腳螺栓螺母墊片等

MD(DM)型耐磨礦用多級泵結構特點

MD(DM)型耐磨礦用多級泵是單殼體、單吸、多級臣式節段式離心泵結構，泵的進口水平，出口垂直向上具體結構如下：

1、定子部分

主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上

2、轉子部件

主要由葉輪、葉輪擋套、平衡擋套、平衡盤及軸套零件用小圓螺母把緊，固定在軸上采用平鍵防轉。整個轉子支承在兩端的軸承上。轉子用彈性柱銷聯軸器與電動機直接聯接。

為了補償膨脹在最后一級和平衡擋套之間裝了齒形墊，泵檢修時應更換此件。

3、平衡機構

MD(DM)型耐磨礦用多級泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。

MD(DM)型耐磨礦用多級泵結構圖

MD(DM)型耐磨礦用多級泵型號說明

例：DM46-50×4

DM—耐磨多級離心泵

46—設計點流量為46m3/h

50—設計點單級揚程為50m

4—級數為4級

例：100MD16×3

100—泵吸入口直徑為100mm

MD—耐磨多級離心泵

16—泵設計點單級揚程為16m

3—級數為3級
