概述能達到自吸目的離心泵，簡析同屬于自吸泵類的自吸泵、氣液混輸同步排吸泵、透平同步排吸泵及無密封自控自吸泵的結構及工作原理，在應用中各自的性能分析，節能效果的比較，舉例說明能夠達到同樣性能的各種自吸泵，在相同性能范圍內的運行狀態的比較。

不需在吸人管路內充滿水就能自動地把水抽上來的離心泵稱為自吸泵。自吸泵的結構類型很多，常見的有ZX等結構類型的自吸泵；我國自主研發的N氣液混輸同步排吸泵；能達到自動起停的TPW透平同步排吸泵；因價格優勢快速占領市場的 WF以等無密封自控自吸泵等，被廣泛的應用到各種化工、石油、電廠、醫藥、紡織等眾多領域。

一。ZX結構類型的自吸泵是根據國內外有關技術資料經吸收、消化、改進后研制而成的泵類產品

它的結構緊湊、操作方便、運行平穩、維護容易，并有較強的自吸能力等優點。管路不需安裝底閥，該泵首次起動需引注，間斷操作不需重復引注。因此簡化了管路系統，改善了勞動條件。

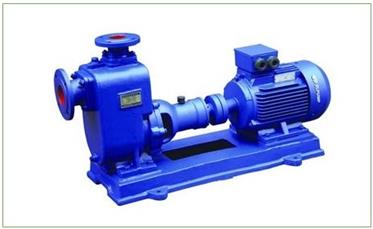

左圖所示泵為ZX自吸泵，該泵均采用軸向回液的泵體結構。泵體由吸人室、儲液室、渦卷室、回液孔、氣液分離室等組成，泵正常起動后，葉輪將吸人筌所存的液體及吸人管路中的空氣一起吸人，并在葉輪內得以完全混合，在離心力的作用，液體夾帶著氣體向渦卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進人氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐口繼續上升排出。

脫氣后的液體回到儲液室并由回流孔再次進人葉輪，與葉輪內部從吸人管路中吸人的氣誄再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣完成一個輸送過程。隨著這個過程周而復始的進行下去，吸人路中的空氣不斷減少，直到吸盡氣體，完成自吸過程，泵便投人正常作業。因回液孔在泵正常運轉時也存在回流，這股回流對正常吸進的液體進行了擾流，影響了泵腔壓力降低了泵的效率，其使用壽命也大為減少。

舉例說明：流量50m3，揚程32m時，

選用泵80zx50一32，吸程6m,  自吸性能1.5min巧m，效率：64％，軸功率6.8KW,

配帶Y132S2一2/7．5KW電機。

二．氣液混輸同步排吸泵是我國自主研發的新產品，實現了首次引注，終生免注的功能

氣液混輸同步排吸泵是在離心泵的基礎上，泵進口加了氣液混輸裝置，泵工作時能將從進水管中吸人的或介質中析出的氣體在氣液混輸裝置中與輸送的介質分離、壓縮，并根據設計

工況的要求通過內部獨有的射流裝置將氣體與介質按比例同時排出。含有氣體的介質進人泵腔經葉輪的運轉輸出，完成一個工作過程，再接下來的幾秒鐘在泵的出口會出現湍流現象，即是氣液混合同時輸出的特征。

氣液混輸同步排吸泵因其前端的氣液混輸裝置沒有機械運轉部件，不消耗功率，較普通離心泵噪聲振動等均無增加，運轉同普通離心泵無異，檢修與維護同普通離心泵一樣沒有差別，它不但保有了普通離心泵的技術特點，還在此基礎上增加了自吸功能。被成功的應用到石油、化工、發電、銅銹、紡織、醫藥、消防等行業。

舉例說明：流量50m3，揚程32m時，

選用泵NTP80一50一36，吸程7．5m，效率：73％，軸功率5．97KW，

配帶Y132s2一2戽．5KW電機。

三.透平同步排吸泵做為自吸泵的一種，做到了首次不用注水，即時起動及時出水的目的

透平同步排吸泵的透平裝置能在啟動的1秒內把泵腔內的空氣排空形成真空，由于負壓液體進人泵腔，因透平裝置內有液位傳感，當泵腔內液體充滿，瞬間啟動泵，使泵在很短的時間內完成啟動，達到自吸的目的。透平裝置一般置于泵的上方，有獨立的電機驅動，泵正常工作時，透平裝置是停機的，只有泵啟動的瞬間透平裝置才運行。透平同步排吸泵同真空的原理相同,但功能有明顯的區別，使用效果也是不可同日而語的。

透平同步排吸泵的研發成功使效率普遍提高3％一5％，比傳統無密封自控自吸泵效率高10％一30％，節能效果非常明顯。目前廣泛的應用在我國許多電廠、石油、化工、冶金行業中。

舉例說明：流量50m3，揚程32m 時，

選用泵TPW80一50一32，吸程7巧m，效率：73％，軸功率5．97KW，配帶Y132s2一7．5KW電機。

四、WFB系列無密封自控自吸泵具

有耐溫、耐壓、耐磨、號稱“一次引流”、“終身自吸"等多種功能

結構上采用動力組合密封總成，避免了“跑、冒、滴、漏"等現象。因其結構型式泵進出口位置要求較高，占用空間大。停機液體沿軸方向往外泄漏，對于頻繁起動設備的場合不太適合；副葉輪工作時消耗功率，減低泵效率。該泵移植真空泵原理、自吸性能穩定可靠，特別是采用“電動空氣控制閥"真正實現了“一次引流，終身自吸”。振動小、噪音低、移動靈活、拆卸簡便、易于安裝、不需地腳固定，因制造多采用焊接，鑄件少，結構簡單，經濟成本低，占有市場很廣泛。具有優越的自控功能，可與高科技領域和高度自動化系列統配套使用。

目前生產襯四氟、氯化聚醚、超高分子聚乙烯、聚丙烯、不銹鋼、鑄鋼、生鐵等多種材質。WFB型無密封自控自吸泵廣泛適用于電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘選礦等行業。

舉例說明：流量50m％，揚程55m時，選用泵80W以B一C，允許吸深5m，效率：45％，軸功率16．6KW，配帶Y ] 80M2一22KW 電機。

生產實踐中，自吸泵輸送不同性質的液體，提供所需要的壓力、流量。同樣的流量揚程選擇不同型式的自吸泵有很大區別，傳統的ZX自吸泵效率偏低，氣液混輸同步排吸泵可同等離心泵，透平同步排吸泵能夠提高泵的效率但價格正確選擇自吸泵是有效延長離心泵的使用周期，減少維修量，對提高的經濟效益有很大的作用，是環保節能的一個重要環節。
